T3966: 3.96mm পিচ রিফ্লো সামঞ্জস্যপূর্ণ-হোল সংযোগকারীর মাধ্যমে
পণ্য বৈশিষ্ট্য
T3966 সিরিজ হল একটি রিফ্লো-হোল সংযোগকারীর মাধ্যমে-ভিএইচ 3.96 স্পেসিফিকেশনের সাথে সামঞ্জস্যপূর্ণ। এর মূল পার্থক্যকারী বৈশিষ্ট্যগুলি প্রক্রিয়া উদ্ভাবন, তিনটি কনফিগারেশন বিকল্প এবং চরম অপারেটিং পরিবেশের প্রতিরোধের উপর ফোকাস করে।
প্রথাগত তরঙ্গ সোল্ডারিংয়ের সীমাবদ্ধতা ভেঙ্গে, T3966 সিরিজ SMT প্রোডাকশন লাইনে সরাসরি ইন্টিগ্রেশন সমর্থন করে-হোল রিফ্লো সোল্ডারিংয়ের মাধ্যমে, উল্লেখযোগ্যভাবে অ্যাসেম্বলি দক্ষতা উন্নত করে। এটি তিনটি কনফিগারেশন বিকল্প প্রদান করে - সোজা-কভারের মাধ্যমে, সোজা-কভার ছাড়াই, এবং ডান-কোণ - প্রতিরক্ষামূলক, মানক, এবং স্থান-অপ্টিমাইজ করা অ্যাপ্লিকেশন পরিস্থিতির সাথে খাপ খাইয়ে নেয়৷
একটি অতি-বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা এবং উচ্চ কম্পন প্রতিরোধের সাথে, সংযোগকারীটি চরম কাজের অবস্থার জন্য উপযুক্ত। এর 7 A উচ্চ-পাওয়ার ট্রান্সমিশন ক্ষমতা শিল্প এবং স্বয়ংচালিত লোডের প্রয়োজনীয়তা পূরণ করে, যখন মূলধারার ইন্টারফেসের সাথে সামঞ্জস্যতা সিস্টেম অভিযোজন খরচ কমাতে সাহায্য করে।
পণ্যের স্পেসিফিকেশন
|
পিচ |
3.96 মিমি |
|
রেট করা বর্তমান |
7A AC/DC |
|
রেটেড ভোল্টেজ |
250V AC/50V DC |
|
অন্তরণ প্রতিরোধের |
1000ΜΩ এর থেকে বড় বা সমান |
|
প্রতিরোধের সাথে যোগাযোগ করুন |
20mΩ এর থেকে কম বা সমান |
|
ভোল্টেজ সহ্য করুন |
1000V AC/মিনিট |
|
তাপমাত্রা পরিসীমা |
-40 ডিগ্রি - +105 ডিগ্রি |
অ্যাপ্লিকেশন দৃশ্যকল্প
-হোল রিফ্লো সোল্ডারিং সামঞ্জস্য, একাধিক কনফিগারেশন বিকল্প, আল্ট্রা-ওয়াইড তাপমাত্রা পরিসীমা এবং উচ্চ-পাওয়ার ট্রান্সমিশনের মাধ্যমে এর সুবিধাগুলি ব্যবহার করে, T3966 সিরিজটি শিল্প ও স্বয়ংচালিত অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেগুলির জন্য SMT উত্পাদন লাইন সামঞ্জস্য, কঠোর ট্রান্সমিশনের প্রতিরোধ এবং উচ্চ শক্তির পরিবেশ,{4}। সামগ্রিক উত্পাদন দক্ষতা উন্নত করতে ঐতিহ্যগত তরঙ্গ-সোল্ডারযুক্ত সংযোগকারীগুলি থেকে আপগ্রেড করার জন্য এটি বিশেষভাবে উপযুক্ত৷
♦ নতুন এনার্জি ভেহিকেল লো-ভোল্টেজ অক্সিলারি সিস্টেম: কম-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন মডিউল এবং অন-বোর্ড চার্জার লো-ভোল্টেজ কন্ট্রোল সার্কিটের জন্য উপযুক্ত। বিস্তৃত তাপমাত্রা পরিসীমা এবং কম্পন প্রতিরোধের স্বয়ংচালিত অবস্থার দাবি সহ্য করে। প্রতিরক্ষামূলক কভার সোল্ডার স্প্ল্যাশিং প্রতিরোধ করে, এবং রিফ্লো সোল্ডারিং প্রক্রিয়া গাড়ির এসএমটি উত্পাদন লাইনের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ, সমাবেশের দক্ষতা উন্নত করে।
♦ ইন্ডাস্ট্রিয়াল অটোমেশন হাই-পাওয়ার ইকুইপমেন্ট: সার্ভো ড্রাইভ এবং ইন্ডাস্ট্রিয়াল রোবট জয়েন্ট ড্রাইভ বোর্ডের জন্য ডিজাইন করা হয়েছে। উচ্চ-পাওয়ার ট্রান্সমিশন ক্ষমতা শিল্প লোড সমর্থন করে, যখন রিফ্লো সোল্ডারিং ঐতিহ্যগত তরঙ্গ সোল্ডারিংয়ের দক্ষতার বাধা দূর করে। প্রতিরক্ষামূলক কভার ওয়ার্কশপের ধুলোকে ব্লক করে এবং উচ্চ কম্পন প্রতিরোধ ক্ষমতা উচ্চ- ফ্রিকোয়েন্সি ইকুইপমেন্ট অপারেশনকে সমর্থন করে।
♦ আউটডোর এনার্জি স্টোরেজ এবং পোর্টেবল পাওয়ার সাপ্লাই: পোর্টেবল আউটডোর পাওয়ার স্টেশন এবং ফটোভোলটাইক মাইক্রো-ইনভার্টারের জন্য উপযুক্ত। ডান-কোণ কনফিগারেশন পাতলা এবং হালকা সরঞ্জামের জন্য স্থান অনুকূল করে। অতি-বিস্তৃত তাপমাত্রা পরিসীমা বাইরের তাপমাত্রার বৈচিত্র্য সহ্য করে, এবং উচ্চ ভোল্টেজ প্রতিরোধের ফলে সার্কিট নিরাপত্তার অপ্রয়োজনীয়তা বৃদ্ধি পায়। সংযোগকারীটি মূলধারার ফটোভোলটাইক সাপ্লাই চেইন ইন্টারফেসের সাথেও সামঞ্জস্যপূর্ণ।
♦ রেল ট্রানজিট অন-বোর্ড কন্ট্রোল মডিউল: সাবওয়ে ডোর কন্ট্রোল ইউনিট এবং রেল গাড়ির এয়ার কন্ডিশনিং কন্ট্রোল বোর্ডের জন্য উপযুক্ত। অতি-বিস্তৃত তাপমাত্রা পরিসর টানেলের তাপমাত্রার ওঠানামা সহ্য করে, এবং উচ্চ কম্পন প্রতিরোধ ক্ষমতা ক্রমাগত ট্রেনের কম্পন সহ্য করে। প্রতিরক্ষামূলক আবরণ ধূলিকণাকে বাধা দেয়, দীর্ঘমেয়াদী স্থিতিশীল মডিউল অপারেশন নিশ্চিত করে।
♦ কমিউনিকেশন বেস স্টেশন পাওয়ার ডিস্ট্রিবিউশন ইউনিট: বেস স্টেশন রেকটিফায়ার মডিউল এবং 5G বেস স্টেশন RRU-এর সাথে সামঞ্জস্যপূর্ণ, উচ্চ-পাওয়ার মাল্টি-সার্কিট পাওয়ার ডিস্ট্রিবিউশন প্রদান করে। সংযোগকারী বেস স্টেশন তাপমাত্রার বৈচিত্র্যের সহনশীলতা, ধুলো এবং আর্দ্রতার বিরুদ্ধে সুরক্ষা, এবং রিফ্লো সোল্ডারিং প্রযুক্তি যা সমাবেশের দক্ষতা উন্নত করে।

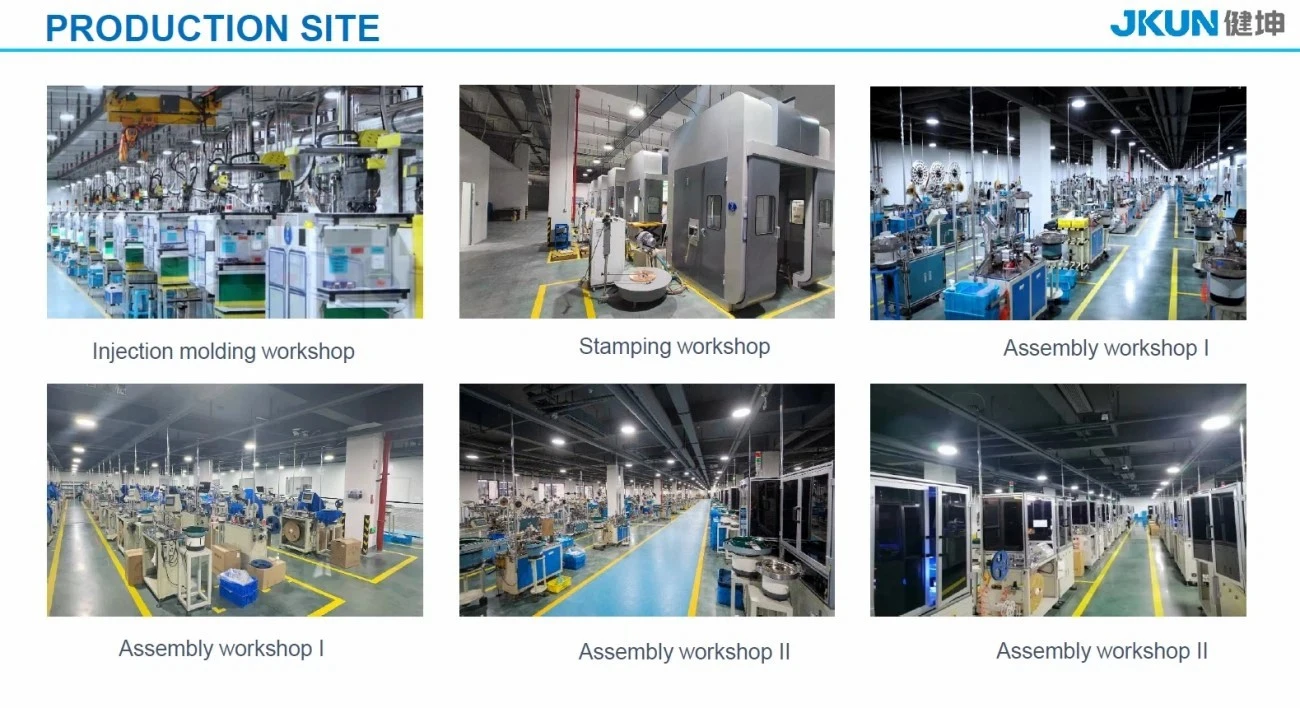

উৎপাদন সাইট
মূল উৎপাদন ভিত্তি সম্পূর্ণ-প্রক্রিয়া স্বয়ংক্রিয়তার সাথে কাজ করে। ইনজেকশন-মোল্ডিং ওয়ার্কশপ LCP হাউজিং এবং প্রতিরক্ষামূলক কভারের মাত্রিক নির্ভুলতা নিশ্চিত করে। স্ট্যাম্পিং ওয়ার্কশপ উচ্চ-পরিবাহিতা ব্রাস টার্মিনাল প্রক্রিয়া করে। অ্যাসেম্বলি ওয়ার্কশপটি পরীক্ষার সরঞ্জামগুলির সাথে একীভূত স্বয়ংক্রিয় উত্পাদন লাইন স্থাপন করে, সম্মিলিত টার্মিনাল ক্রিমিং, উপাদান সমাবেশ এবং প্রাথমিক পরিদর্শন সক্ষম করে, যার ফলে সামগ্রিক মান নিয়ন্ত্রণকে শক্তিশালী করে।
প্যাকেজ এবং পরিবহন
শিল্প-মান প্যাকেজিং গৃহীত হয়। ফর্কলিফ্ট পরিচালনার জন্য উপযুক্ত স্ট্যান্ডার্ড প্যালেটগুলিতে পণ্যগুলি সাজানো, প্যাক করা এবং সুরক্ষিত করা হয়। স্টোরেজের জন্য মূল ফ্যাক্টরি প্যাকেজিং রাখা এবং স্থিতিশীল তাপমাত্রা এবং আর্দ্রতা সহ একটি পরিষ্কার, শুকনো গুদামে পণ্য স্থাপন করা প্রয়োজন, বাহ্যিক চাপ বা বিকৃতি এড়াতে হবে।
পরিবহন বিকল্পগুলির মধ্যে রয়েছে সড়ক পরিবহন, আন্তর্জাতিক এক্সপ্রেস ডেলিভারি, এয়ার ফ্রেইট এবং সামুদ্রিক মালবাহী। পরিবহনের সময়, ধারালো বস্তু এবং গুরুতর প্রভাবগুলির বিরুদ্ধে সুরক্ষা নিশ্চিত করা হয় এবং প্যাকেজিং উপকরণগুলির যথাযথ পুনর্ব্যবহার করার উপর জোর দেওয়া হয়।
প্রামাণিক শংসাপত্র এবং স্বাধীন পেটেন্ট: দ্বৈত প্রযুক্তিগত নিশ্চয়তা
পণ্যটি IATF 16949, ISO 9001, এবং ISO 14001 সহ কর্তৃত্বমূলক ব্যবস্থাপনা সিস্টেমের অধীনে প্রত্যয়িত, উৎপাদন, ব্যবস্থাপনা এবং পরিষেবা প্রক্রিয়াগুলি কভার করে। সংস্থাটি সংযোগকারী কাঠামো অপ্টিমাইজেশান, রিফ্লো সোল্ডারিং প্রক্রিয়া উদ্ভাবন, এবং নির্ভুল সমাবেশ প্রযুক্তির উপর দৃষ্টি নিবদ্ধ করে একাধিক ইউটিলিটি মডেল পেটেন্ট ধারণ করে। এই প্রযুক্তিগুলি একটি শক্তিশালী প্রযুক্তিগত বাধা স্থাপন করে এবং পণ্যের সম্মতি এবং বাজারের প্রতিযোগিতার জন্য মূল সহায়তা প্রদান করে।
